新（xīn）聞中心

在我們通常的印（yìn）象中，陶瓷都是不透明，最（zuì）多隻是有一（yī）些透光。象一些薄瓷碗那樣，隔著可以隱約（yuē）看到對麵的影子，卻無法象玻璃（lí）那樣，隔了（le）好幾層還（hái）能將對麵看得清清楚楚。但是，如果有人告訴你，陶瓷其實也是可以做成透明的，你是不是覺得有點不可思議！

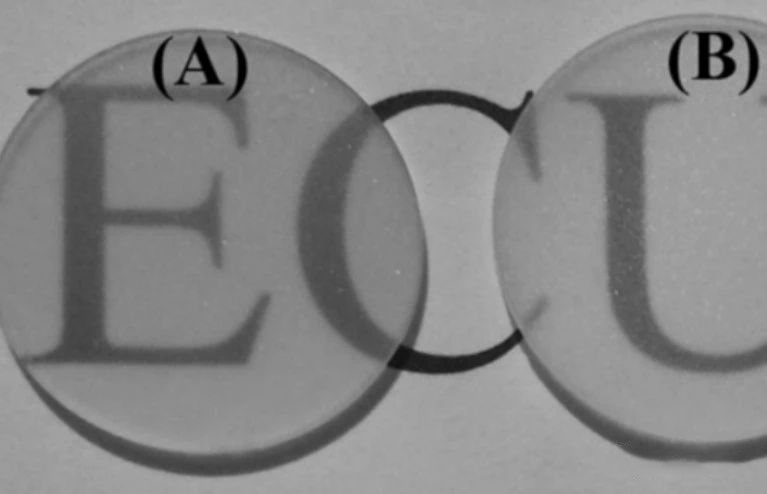

透明陶瓷是怎麽做出來（lái）的呢？

在回答這個問（wèn）題之前，我們（men）先要搞清楚另一個問題，就是常見的陶瓷（cí）為什麽不（bú）透明？ 比如（rú），同樣是（shì）氧化鋁，藍寶石晶體可以象水（shuǐ）晶一（yī）樣晶瑩剔透（tòu），而我們（men）常見的氧化鋁瓷卻是白色的。這是為什麽呢？

說起來其（qí）實原因很簡單，就是（shì）陶瓷不象晶體那樣純潔，其中各種雜七雜八妨礙（ài）透明的東西（xī）太（tài）多。從目前的研（yán）究看（kàn），至少有（yǒu）以下幾種：

一是氣孔。通常的（de）情況下，陶瓷不管怎麽燒，坯（pī）體中多多少（shǎo）少總（zǒng）會殘餘一些氣孔。這些氣孔就是（shì）影響光（guāng）線透過的最大因素。從理論上看，是因為氣孔和（hé）陶瓷自身（shēn）之間的折射率相差（chà）太（tài）大，光線射入後（hòu）會產生強烈的散（sàn）射和折射。氣孔量越大，散射越嚴重，陶（táo）瓷就越不透明。和氣孔相似的還有各（gè）種雜質。通常雜質的折（shé）射率（lǜ）和陶瓷基（jī）質並不一致，所（suǒ）以也會成為散射中心，影響光線的透過。

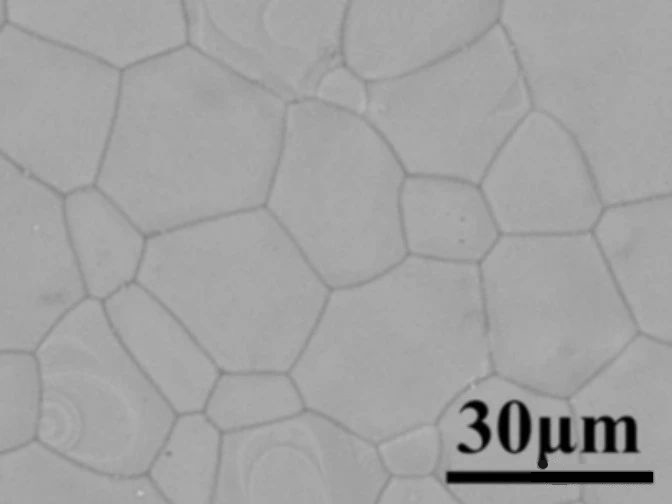

二是晶界（jiè）。晶界是陶瓷中（zhōng）特有的結構，玻璃、晶體中都沒有。從微觀上看，陶瓷其實是由很（hěn）多小晶粒燒結在（zài）一起構成的。這（zhè）些小（xiǎo）晶粒之間的區域就是晶（jīng）界。光線通過（guò）時，也（yě）會在晶界上（shàng）產生散射。有時候，晶（jīng）界的散射還會（huì）特別嚴重。

除此之外，陶瓷晶粒的（de）大小、陶瓷表麵的光潔度等也會影響到（dào）光線（xiàn）的透過。如果晶粒大（dà）小與入射（shè）光的（de）波（bō）長相近，光線散射很強；而表麵粗糙，則漫反射越明顯。這些都會使陶瓷變得不透明。

知（zhī）道了這些原因，要（yào）獲得透（tòu）明陶瓷就變得十分簡單了，努力消除各種（zhǒng）對光的（de）散（sàn）射的各種因素就OK了。綜合起來，隻要滿足（zú）以下幾個（gè）條件，就（jiù）能得到（dào）透明陶瓷：

一是（shì）密度要高。一般認為至少要達到理論密度的99.9％以上，也就是說氣孔率要小於萬（wàn）分之一。

二是晶界幹淨，不存在空隙、雜質和玻璃等。總之要讓晶界與晶體的光學性質差別盡（jìn）可能小。

三是晶粒較小而且均勻、表麵光潔度高．

當然，還有兩個基本條（tiáo）件，就是組成陶瓷的晶粒本身得透明（míng），不會吸（xī）收光線（xiàn）。最好也不會有光學各（gè）向異性，也就是各個（gè）方向光線的折射率都一樣。這個好理解，因為如果是一塊煤炭，想洗成白色總是不（bú）可能的。

不過，雖然理論上說起（qǐ）來簡（jiǎn）單，要在實踐中真正滿足以上所有這些要求卻並不容易。好在經（jīng）過科技工作（zuò）者的努力，還是想出了不少辦法（fǎ）。具體說來，主要有以下幾種：

一是原料上（shàng），選擇純度高、顆粒均勻、活性高的粉體。純度高，雜質就少；顆粒均勻，在燒成陶瓷後就不容易出現晶粒大小不一；活性高，就好燒，比（bǐ）較容易達到較高的密度。事實上，如今用做燒製透明陶瓷的原料，都是（shì）人工化學反（fǎn）應合成的，不會直接采用礦物（wù）粉料。

二是成型上，會盡量提（tí）高素坯（pī）的（de）密度（dù）。比如采用等靜壓、超高（gāo）壓等技術，讓（ràng）坯體（tǐ）在沒有進窯（yáo）爐燒之前（qián）就會一個比較高的原始（shǐ）密度，這樣就方便之後陶瓷（cí）的燒成。

三是在燒（shāo）成時，采取各種新（xīn）的燒結（jié）技術。一（yī）般的氣窯或電窯中是很難燒成透明陶瓷的，因為最後（hòu）一點點氣孔無法排幹（gàn）淨。為了獲得（dé）透明陶瓷，必須采用特種燒結。比如現在（zài）最常見的氧化鋁透明陶瓷，就是在氫氣爐中燒出來的。也就是在燒成時不（bú）斷（duàn）往窯爐中通氫氣，讓陶瓷中的氣孔中充滿氫氣，這樣就比較容易排掉。另外常見的還有壓力燒結，包括熱壓燒結和熱等（děng）靜壓燒結等。就是在燒陶瓷的過程中施加壓力，促進陶瓷中氣孔的排除……

總之，通過這樣各方麵的努力之後（hòu），就可以（yǐ）得到所需的透明陶瓷（cí）了。當然，這樣得到的透明陶瓷成本和（hé）價格比我們常見的普通陶瓷要高多了，因此一般隻用在一些特殊的場合，比如燈管材（cái）料、激光材（cái）料、高級裝甲材料等等。更具體的用（yòng）途，我們改天再來（lái）聊吧。
